购图须知
我们的图纸标配有:别墅设计效果图,平面方案设计图,建筑施工图,房子结构设计图,以及排水电气施工图。我们出售的图纸为打印件,配有高清效果图和全套施工图纸,图纸用A3纸打印,非常清晰,客户拿到就可以直接施工,我们不提供图纸电子版,成品图纸我们不做修改,因为即便改很小部分,很多图纸也要改,如果你有个性需求,请点击查看我们的定制设计流程,或则直接咨询我们客服。
图纸详情
这一套中式二层别墅适合宅基地不够方正的客户,整体呈“L”型的房型,外观朴实端庄。传统的斜坡屋面铺黑色古建瓦,外立面上白下灰,防水漆和外墙砖的结合素净又有质感。走廊上木色圆柱和围栏相连给整体带入一抹暖色。
室内布局紧凑实用,一层主厢房正中的堂屋兼做待客的客厅,左右两侧个一间卧室。楼梯设在转角处,利用死角空间做成卫生间和杂物间,隐蔽又实用。右厢房餐厨一体,烹饪就餐空间宽敞。二层三间卧室加一间起居休息室,主厢房正中的休息室作为家人的聚集场所。三间卧室大小面积相当,舒适透气。
建筑面积:251平方米,开间17.3米,进深11.5米
建筑层数:二层
正面效果图
背面效果图
鸟瞰图

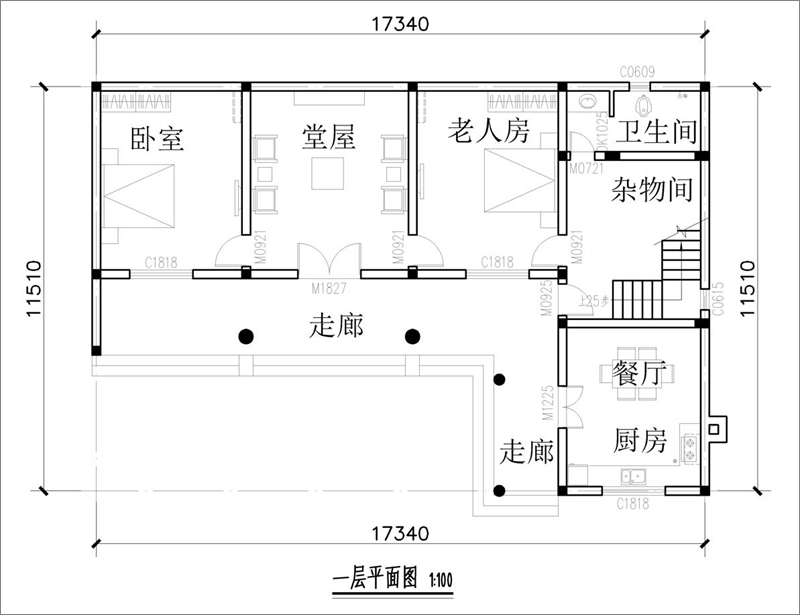

一层户型:堂屋、卧室x2 、厨房、餐厅、卫生间

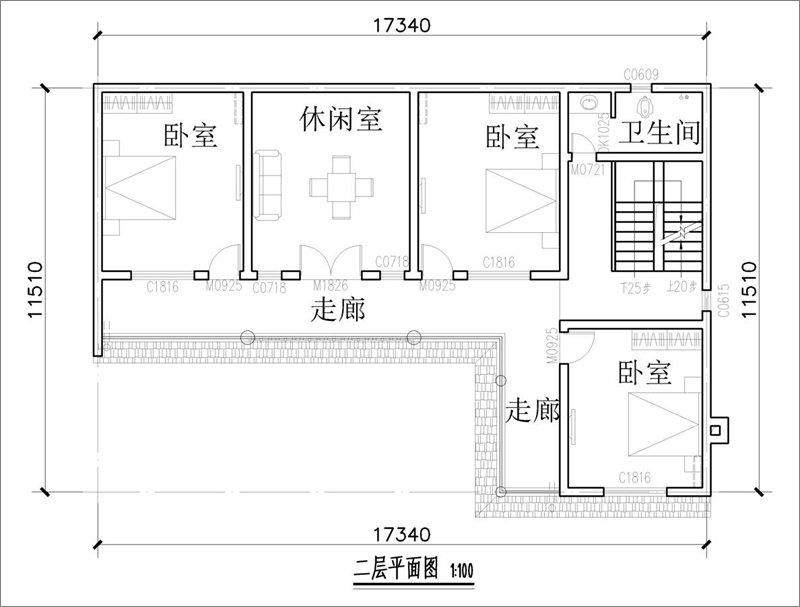

二层户型:休闲室、卧室x3、卫生间
